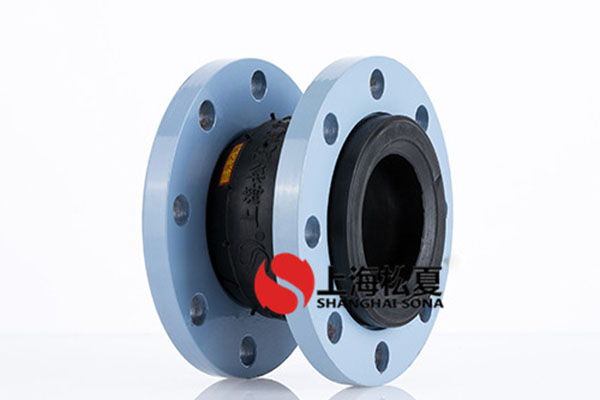

NBR丁腈耐油橡膠軟接頭
產品介紹：
耐油橡膠軟接頭又叫丁腈橡膠軟接頭，丁青橡膠軟接頭，丁晴橡膠軟接頭，其球體骨架材料選用聚酯簾布使綜合性能更加可靠，該工藝設計國內首創。
①內膠層：丁腈橡膠(NBR)，可增強橡膠軟接頭的回彈性、壓縮永久變形、電性能、撕裂強度、耐水溶脹性、耐油、耐高溫等性能。內襯膠管層延伸至橡膠軟接頭法蘭的外端面，其性能是能夠防止水流的滲漏和沖刷。
②骨架層：丁腈橡膠+氯丁橡膠+聚酯簾布;骨架材料選用強力高，斷裂強度≥190cN/tex，斷裂應力≥2.76GPa，彈性模量≥44N/tex，斷裂伸長率≥4%聚酯簾布。使內外層與骨架層的緊密結合，經過硫化成為一體，解決了橡膠軟接頭的熱伸脹及整體附著強度和耐壓性能，保證足夠的承受其真空度和水錘沖擊能力。
③外膠層：丁腈橡膠。丁腈橡膠英文代號NBR，該橡膠材料耐油、耐高溫、耐老化，拉伸強度≥13MPa，拉斷伸長率≥500%，拉斷永久變形≤30%，脆性耐溫≤-30℃，粘著強度≥2.0DN/m。由于橡膠軟接頭的外膠層暴露在空氣中，容易受外界因素的影響和被弄傷，這就需要接頭的外膠層具有抗油、耐熱、耐臭氧等特性。針對這些情況，我們使用了丁腈橡膠。通過合理的配方，丁腈橡膠主要適用：液壓油等油品，還有幾種特殊油類無法使用的(航空煤油、汽油、柴油)，丁腈橡膠使用溫度可達140℃，脆性溫度為-15℃~55℃。
④橡膠軟接頭配套法蘭：專用開槽法蘭，我公司制造的橡膠軟接頭配套法蘭都是選用國家大型鋼鐵公司鋼材，材質為Q235-A，其化學成分、力學性能皆符合GB700-1998標準。從原料進廠到最終驗收，嚴格按照ISO9001質量體系執行。
產品特點：
耐油性極好，耐磨性較高，耐熱性較好，粘接力強， (耐油、包括液壓油、航空煤油等油類、耐高溫150度以下)
產品型號：
公稱通徑DN長度Lmm螺絲數 n螺栓孔直徑 mm螺栓孔中心圓直徑mm軸向位移 mm橫向位移mm偏轉角度（a1+a2）
mm
Inch
伸長
壓縮
251954148569915
32
1 1/4
9541810069915
401 1/295418110610915
5021054181257101015
652 1/21154181457131115
8031354181608151215
100415081818010191315
125516581821012191315
150618082324012201415
200821082329516252215
25010230122335016252215
30012245122340016252215
35014255162346016252215
40016255162551516252215
45018255202556516252215
50020255202562016252215
60024260203072516252215
70028260243084016252215
80032260243495016252215
900362602834105016252215
1000402602834116018262415
1200482603241138018262415
1400562603634156020282615
1600643504034176025283010
1800724004441197025303010
2000804504848218025303010
2200885005243239025353010
2400965005643260025353010
26001045006048281025353010
28001125006448302025353010
30001205006848322025353010
32001285007236343025353010
安裝說明：
1、單球體橡膠軟接頭可大大降低管道系統的震動和噪聲，可根本上解決各類管路的接口位移，軸向伸縮及不同心度等問題。
2、單球體橡膠軟接頭根據材料不同可制成耐酸、耐堿、耐腐蝕、耐油、耐熱等各類品種，適應多種介質和環境。
3、單球體橡膠軟接頭的材料屬極性橡膠，密封性好，重量輕，安裝維修方便、使用壽命長，但避免與鋒利金屬器械接觸，以免刺破球體。
4、如架空使用可配彈性支架，安裝時螺栓要用對角法上緊。
5、如管路壓力過高時，應用極限螺栓將兩端法蘭連在一起。
6、法蘭連接標準采用GB9119-2000標準，如用其它標準，可另行說明。本產品工作壓力等級分0.6MPa，1.0MPa，1.6MPa，2.5MPa。
